| 产品特性：结晶器锥度 | 是否进口：否 | 产地：武汉 |
| 产品用途：检测结晶器锥度 | 加工定制：是 | 品牌：中飞扬 |
| 型号：MDC-K400 |

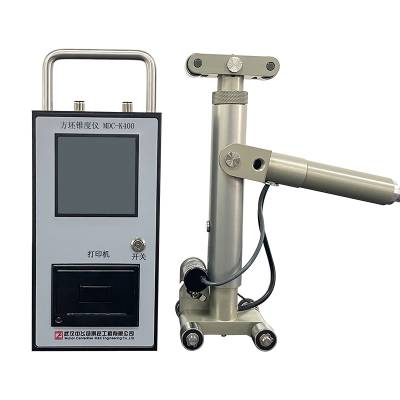

MDC-K400型方坯锥度仪产品简介
MDC-K400型方坯锥度仪为武汉中飞扬公司***产品，是专门用于测量方坯结晶器铜管开口度，该设备测试分辨***、测量准确、数据稳定、使用方便，专适用于各种方坯结晶器铜管的开口调试;因为铜管的开口精度将直接影响铸坯的质量,所以该设备为连铸设备中不可少的检测设备，能充分满足现场安装测试和使用过程校验的需要。
1、检测原理
MDC-K400型方坯锥度仪利用平行安装在测量探头内的高精度位移传感器测量出结晶器铜管开口度，传感器输出电压信号；同时安装在测量体底端的编码器根据行程输出脉冲信号。测量得到的电压信号和脉冲信号进入数据采集单元，电压信号通过A/D转换，把转换的结果送单片机处理，而脉冲信号直接由单片机处理即可，然后由数据传输线把数据传送给手持终端，手持终端数据处理后即时显示出测量的结果。
图1 测量原理示意图
2、技术性能与指标
测量范围：仪表测量测试范围如下表所示（不同测头对应不同测量范围）。
序号 | 测量范围（mm） | 测量零点 | 备注 |
1 | 98-108 | 100 | 测头 |
2 | 123-133 | 125 | 测头+加长杆1 |
3 | 148-158 | 150 | 测头+加长杆2 |
分辨率：0.01mm；
测量精度：±0.05mm；
行程测量间距：50mm；
数据传输方式：有线方式；
纵向行程：1000mm；
使用环境：温度-10℃—50℃；相对湿度≯85%；
电源：内置7.4V锂离子电池，使用前请确保电量充足；
220V 50Hz 交流电，使用前用充电器给锂电池组充电；
3、设备清单
序号 | 名称 | 型号 | 数量 | 备注 |
1 | 测量体 | 1 | ||
2 | 校验台 | 1 | ||
3 | 连接线缆 | 1 | ||
4 | 仪表盒 | 1 | ||
5 | 测量手柄延长杆 | 1 | ||
6 | 说明书 | 1 | ||
7 | 充电器 | 1 | ||
8 | O型硅胶圈 | 10 | 耗材 | |
9 | 打印纸 | 10 | 耗材 | |
10 | 合格证 | 1 | ||
11 | 精密仪器防护箱子 | 1 |
