| 是否进口：否 | 产地：武汉 | 产品用途：结晶器铜管测量 |
| 加工定制：是 | 品牌：中飞扬 | 型号：ZDY-3D150 |

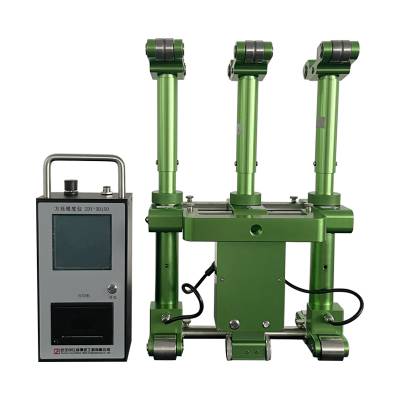

ZDY-3D150系列方坯锥度测量仪
一、ZDY-3D150方坯锥度测量仪产品简介
ZDY-3D150方坯锥度测量仪是专门用于测量方坯结晶器铜管开口度，该设备测试分辨***、测量准确、数据稳定、使用方便，专适用于各种方坯结晶器铜管的开口调试;因为铜管的开口精度将直接影响铸坯的质量,所以该设备为连铸设备中不可少的检测设备，能充分满足现场安装测试和使用过程校验的需要。
二、 检测原理
ZDY-3D150方坯锥度测量仪利用平行安装在测量探头内的高精度位移传感器测量出结晶器铜管开口度，传感器输出电压信号；同时安装在测量体底端的编码器根据行程输出脉冲信号。测量得到的电压信号和脉冲信号进入数据采集单元，电压信号通过A/D转换，把转换的结果送单片机处理，而脉冲信号直接由单片机处理即可，然后由无线传输模块将数据传送给手持式终端，手持终端数据处理后即时显示出测量的结果。
图1 测量原理示意图
三、技术参数
开口测量范围：
280-探针： 282-292mm
380-探针： 384-394mm
410-探针： 414-424mm
显示精度：0.01mm
测量精度：0.05mm
工作温度:-10℃—50℃
电池容量: 5000mAh
充电器规格：12V
